VDSL方式の接続方法について

接続方法

室内の電話用モジュラージャックにVDSLアダプタを接続することで、インターネットのご利用が可能です。

設定マニュアル(VTE5080)はこちらpdf

※VDSL方式のため、他社ADSLサービスと同一電話回線上でのご利用は保証できません。

VDSLアダプタ

一般的な接続例

一般的な接続例

  • ※モジュラージャックにVDSLアダプタのみを接続する(電話機はつながない)場合は、分岐コネクタは必要ありません。
  • ※構成例は一例であり、実際のお客さまの環境とは異なる場合があります。

インラインフィルタ

インラインフィルタ

  • ※インラインフィルタを接続する際、インラインフィルタの向きにご注意ください。逆方向に接続された場合、インターネットや電話がご利用いただけなくなる場合がございます。
  • ※インラインフィルタはVDSLアダプタに1個付属。
    2個目以降は有料(1,500円/個・税抜)となります。

無線LAN(Wi-Fi)ルータ接続の場合

住戸内で使用できるVDSLアダプタは1台のみです。パソコンを複数台接続するには、無線LAN(Wi-Fi)ルータをご利用ください。

無線LAN(Wi-Fi)ルータ接続の場合

※構成例は一例であり、実際のお客さまの環境とは異なる場合があります。

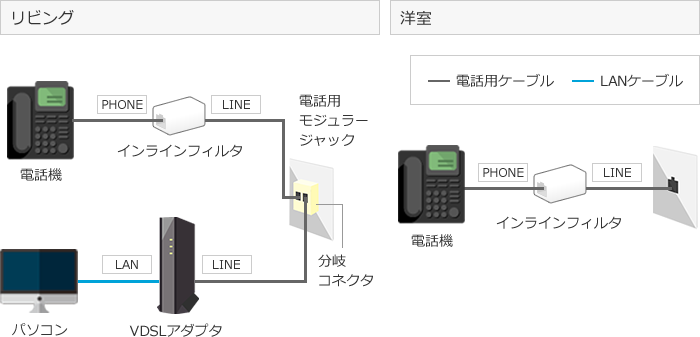

別室で電話線に接続している機器がある場合

VDSLアダプタを設置した場合、住戸内の“全て”の電話用モジュラージャックと接続する機器には、インラインフィルタが必要となります。電話機が2台ある、TVと電話線で接続している場合等は、別室でもインラインフィルタを接続してください。

別室で電話線に接続している機器がある場合

※構成例は一例であり、実際のお客さまの環境とは異なる場合があります。
